简述SUG61005TAX雷击浪涌发生器的科学安装步骤
更新时间：2025-10-28 点击次数：8次

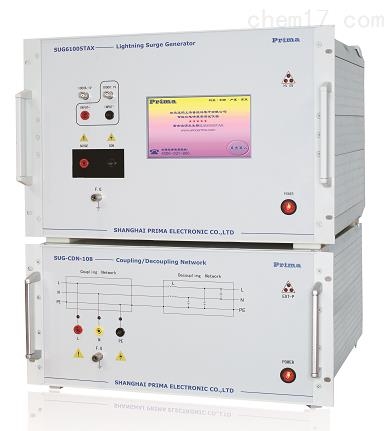

在电子电气产品的电磁兼容测试中，SUG61005TAX雷击浪涌发生器是检验设备抗干扰能力的设备。它能模拟雷电感应或电网切换产生的高电压、大电流瞬态脉冲，考核被测设备在电磁环境下的稳定性与安全性。然而，其输出能量高、信号频带宽，若安装不当，不仅影响测试准确性，还可能损坏设备或引发安全隐患。遵循
SUG61005TAX雷击浪涌发生器的科学安装步骤，是确保测试有效、安全的基础。
第一步：选址与环境准备
选择通风良好、干燥、无强电磁干扰的专用实验室。设备应远离易燃物和金属管道。地面需平整坚固，预留足够散热空间（前后至少80cm）。确保电源为独立供电线路，避免与其他大功率设备共用，防止测试时电压骤降影响其他仪器。
第二步：接地系统搭建
接地是安装的核心环节。必须使用低阻抗、大截面（建议≥16mm?）铜缆，将发生器的接地端子直接连接到实验室专用等电位接地排，路径尽可能短而直，避免盘绕。接地电阻应小于0.1Ω。切勿接入市电插座的地线，以防引入干扰或形成地环路。
第三步：电源连接
使用原厂配备的电源线，接入符合规格的交流电源（如220V±10%，50Hz）。确认电源开关处于关闭状态后再插拔。建议加装隔离变压器或交流稳压电源，提升供电质量。
第四步：耦合/去耦网络（CDN）安装
根据测试标准（如IEC 61000-4-5），将CDN正确接入输出端与被测设备（EUT）之间。交流线、直流线、信号线需使用对应类型的CDN。确保所有连接牢固，接口旋紧，避免接触不良导致打火或信号失真。
第五步：被测设备布置
EUT按实际使用状态摆放，电缆按标准要求铺设（通常平直离地30-50cm）。非测试端口应连接适当负载或端接电阻。EUT的接地也应单独接至同一接地排，与发生器形成统一参考点。
第六步：通电检查与预测试
完成物理连接后，先不开高压，进行空载通电检查。确认面板显示正常，按键响应灵敏。可进行一次低电压试验，验证触发与波形是否正常。
